AB變頻器維修(PowerFlex 7 系列)中抗干擾解決對策如下：

　　由于變頻器線路干擾的原因復雜，解決問題的路徑也不一樣。部分問題的解決依靠電氣布線、回路配置等通用手段，另一隨著變頻器的發展，其本身抗干擾的能力已經得到加強。作為國際知名品牌AB旗下的PowerFlex 7 系列變頻器在這方面技術更為領先。當然，其具體表現是體現在相關器件的配置上。

　　1、內置直流母線電抗器

　　作用：抑制諧波，當變壓器到變頻器電纜距離較短時，線路電抗較低時，需要加輸入電抗器以提高阻抗。特點：體積小，內置與變頻器，無需額外安裝空間。自身損耗小。示意如圖：

　　2、可內置輸入EMC濾波器

　　EMC即是“電磁兼容性”。它是指電氣設備在電磁環境中良好的工作能力，并且不能產生在此環境中工作的其它設備所不能接受的電磁干擾。國際電工委員會(IEC)對電磁兼容性的定義是：“電磁兼容性是電子設備的一種功能，電子設備在電磁環境中能完成其功能而不產生不能容忍的干擾。” 我國頒布的“電磁兼容性”國家標準中，對電磁兼容性作出如下定義：“設備或系統在其電磁環境中能正常工作且不對該環境中的任何事物構成不能承受的電磁干擾”。

　　電磁兼容性含有雙重含義：抗干擾性和干擾性。作用是為了抑制干擾信號從變頻器通過電源線傳導干擾到電動機。為減少電磁噪聲和損耗，在變頻器輸出側可設置輸出濾波器;為減少對電源干擾，可在變頻器輸入側設置輸入濾波器。若線路中有敏感電子設備，可在電源線上設置電源噪聲濾波器以免傳導干擾。在變頻器的輸入和輸出電路中，除了上述較低的諧波成分外，還有許多頻率很高的諧波電流，它們將以各種方式把自己的能量傳播出去，形成對其他設備的干擾信號。濾波器就是用于削弱頻率較高的諧波分量的主要手段。

　　3、內置輸出共模抑制濾波器

　　抑制輸出側對外界的電磁干擾、降低電機的噪音、降低電機的軸承電流。因為內置輸出共模抑制濾波器，變頻器到電機的電纜距離可以延長，最大可到200M左右。筆者在項目應用中充分運用該項功能，效果良好。

　　4、可選輸入/輸出電抗器

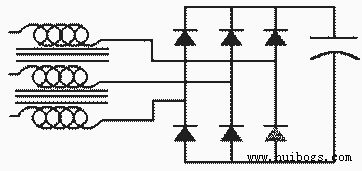

　　作用：抑制諧波，交流母線上有功率因數補償裝置時，保護變頻器輸入整流橋;交流母線三相不平衡時，保護變頻器輸入整流橋;示意如圖：
